YTD-WJX微机型小电流系统接地选线装置

产品概述

在电力系统中，单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带 故障运行1-2小时。但长期运行，由于非故障的两相对地电压升高 √3 倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大。

YTD-WJX微机小电流接地选线装置，能在系统发生单相接地时，准确、迅速地选出接地线路或母线。使用简单方便，无需维护，可根据用户需要将相关信息通过通信接口传给上级监控系统，适用于无人值守变电站。

功能特点

▷ 全新的硬件系统，设计采用双CPU结构，程序功能分配更加合理，运行更加稳定。

▷ 多可监测四段母线。

▷ 单相接地时可选出接地线路或母线。

▷ 综合利用暂态过程的小波分析法及稳态过程的谐波分析法辅以多种选线方案，进一步提高了选线的准确率。

▷ 可选配录波功能，记录故障前1个周波及故障后2个周波的数据。

▷ 可选配打印机，能打印故障时的相关信息，便于查看。

▷ 可选配跳闸功能，能设置跳闸或不跳闸。

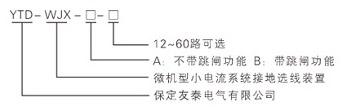

型号说明

技术参数

▷ 母线段数：1～4段。

▷ 出线数：≤60，每段母线并联运行出线数不限，可以任意组合。

▷ 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统。

▷ 出线方式：电缆或架空线。

▷ 零序电流输入范围：20~1000mA（大于时，订货时须声明）。

▷ 零序电压输入范围：0～300V。

▷ 报警输出触点容量：AC 250V 5A；DC30V 5A。

▷ 额定工作电压：AC/DC220V±20%；DC110V±20%（订货时声明）。

▷ 额定工作频率：50Hz。

▷ 整机功耗：<25w。<>

▷ 通信接口：RS232/485（任选其一，请在订货时说明），波特率1200~9600bpS。

▷ 通信规约：内置三种通信规约CM90、CDT、MODBUS。

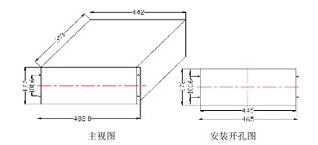

外形及开孔尺寸图
