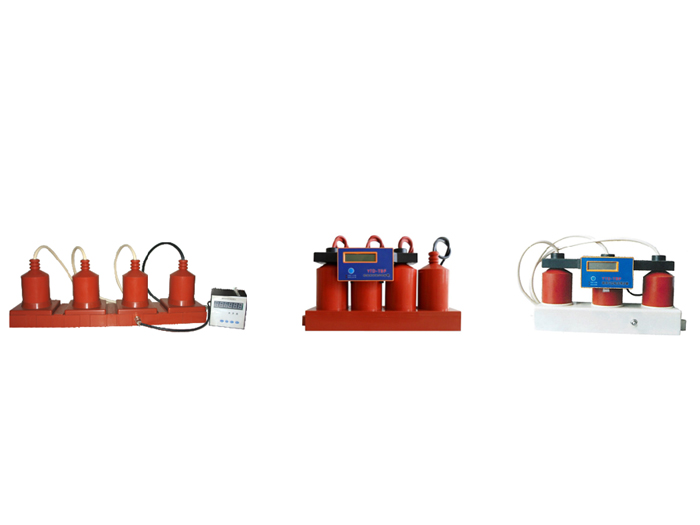

YTD-TBP组合式过电压保护器

产品概述

YTD-TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种保护电器。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。

我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。

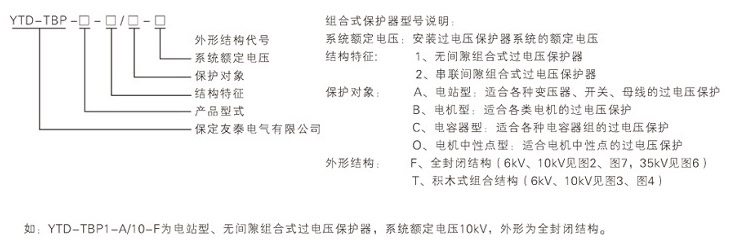

型号说明

使用环境

▷ 环境温度：-40℃～+60℃。

▷ 海拔高度：小于2000m。（高于2000米请选用高原型产品）

▷ 额定频率：48Hz～62Hz。

▷ 周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。

安装前先核对保护器型号、电压等级是否正确，无误后方可安装。安装时，先将保护器用螺栓固定在安装底座上，然后将接地相（D相）可靠接地，对应的A、B、C相高压引线分别固定在相应的高压接线端子上。保护器距离被保护设备不要太远，否则影响保护水平。正面向外，以便于平时检查。

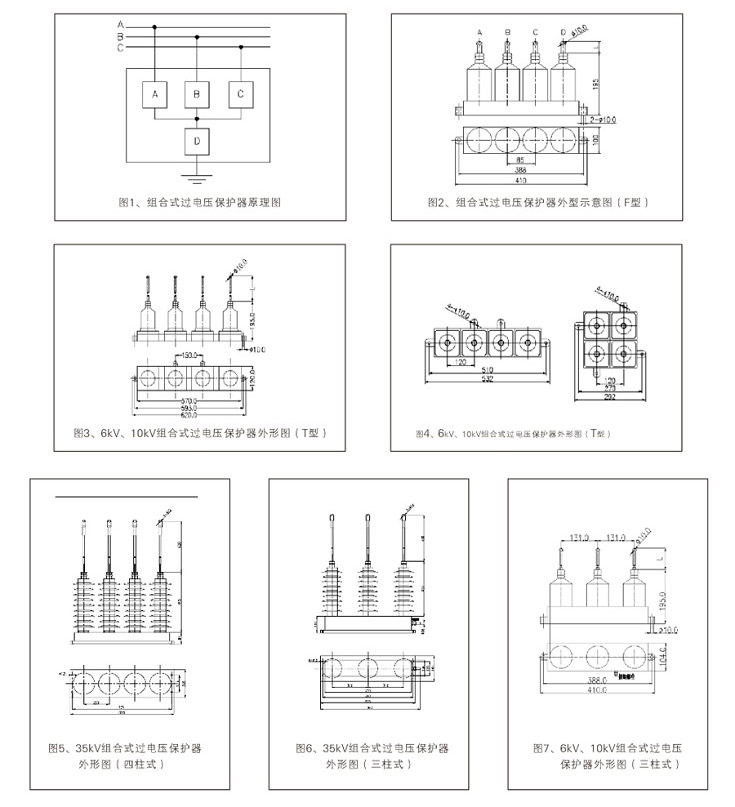

附图
