YTD-HM2000型谐波在线监测装置

产品概述

YTD-HM2000在线式谐波监测装置是我公司新一代产品，能够实时监测和分析电网中母线及线路的电压和电流的基波及2～30次谐波，可对谐波越限给出报警，并通过RS485或RS232通信接口将数据上传至后台监控系统，满足用户对电能质量的监测要求。

本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

功能特点

▷ 采用工业级处理器，运算速度快、工作状态稳定、抗干扰性能强。

▷ 装置采用频率自动锁定技术，当系统频率发生变化后，装置仍能得出正确的分析结果。

▷ 基于快速傅里叶变换原理，运算结果快速准确，可对电力线路的基波及2至21次谐波电压、电流、总谐波畸变率进行日常监测。

▷ 监测方式灵活，可通过设定采样间隔和连续越限次数来避开暂态越限。

▷ 报警条件可根据实际需要选择总谐波畸变率越限报警、电压和电流的某次谐波值越限报警，限值可修改。

▷ 越限时自动打印相关信息，并通过通信接口上传数据。

▷ 人机界面友好，汉字显示，操作筒单、直观。

▷ 装置可记录30条越限记录。

技术参数

▷ 工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤20W。

▷ 信号的测量范围：电压：5~120V；PT回路功耗0.5VA/相。电流：0.25A~5A：CT回路功耗0.5VA/相。

▷ 报警节点容量：AC250V，5A；DC30V，5A。

▷ 通信接口：RS232/485（任选其一，请在订货时说明），波特率1200~9600bps。

▷ 通信规约：内置三种通信规约CM90、CDT、MODBUS。

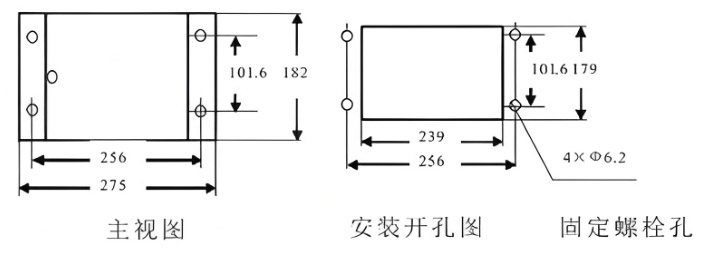

外形及开孔尺寸图
