YTD-FNR发电机中性点接地电阻柜

产品概述

YTD-FNR型发电机中性点接地电阻柜适用于汽轮或水轮发电机的出口电压在6.3~27KV的中压系统中，是用于连接发电机中性点与大地之间的一种限流保护电气设备。在发电机正常工作情况下，发电机中性点对地电压很小，因此流过中性点接地电阻的电流也特别小。当汽轮或水轮发电机中压系统内部出现故障时，发电机中性点电压将产生偏移，此时发电机中性点接地电阻将发电机中性点强制接地并限制其故障电流，使继电保护设备有足够时间进行检测，实现跳闸，避免发电厂中压系统和电气设备遭到破坏。同时，流过中性点接地电阻的电流持续时间很短，一般不大于10S，因此，发电机中性点接地电阻柜设计为短时工作制，不考虑长期通过大电流能力。

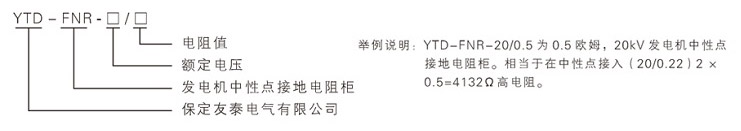

型号说明

使用条件

▷ 环境温度：不低于-40℃，不高于+80℃。

▷ 海拔高度不高于3000m。

▷ 相对湿度：不大于95%（25℃）。

▷ 电网频率：48~52Hz（50Hz系统）、58~62Hz（60Hz系统）。

▷ 安装地点：户内。

▷ 无经常性剧烈振动地区。

▷ 在正常工作状态下，中性点电压偏差不大于运行相电压3%。

▷ 在相电压作用下，电阻柜工作时间不大于10S，非标可定制。

▷ 如有特殊要求，请在订货时说明。

▷ 安装场所：空气中不应含有化学腐蚀性气体或可燃性气体、水蒸气等，无爆炸性尘埃。
