YTD-FLG变压器风冷控制柜

产品概述

在110kV、220kV、330kV、500kV、750kV、1000kV的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式。其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式，YTD-FLG型变压器风冷控制柜就是针对这两种冷却方式而设计的智能型控制柜。它可以实现远方、自动和就地手动控制方式；可以把各种信息上传显示和下行控制设定；可以对变压器整个冷却系统实现控制，达到节能、延长散热风机与循环潜油泵使用寿命的目的；能在恶劣自然环境场所可靠工作。

产品分类

根据冷却方式控制柜可分为：风冷控制柜和强油风冷控制柜。

根据控制方式控制柜可分为：普通型控制柜和智能型控制柜。

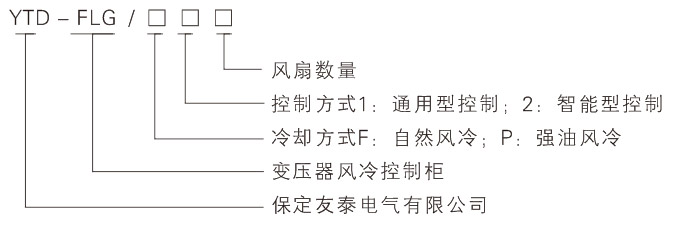

型号说明

使用条件

▷ 户外、户内使用；

▷ 海拔高度：3000米以下；

▷ 环境温度：-25℃~+70℃；

▷ 日温差：≤40K；

▷ 日照强度：≤0.1W/cm2；

▷ 相对湿度：≤95%RH；

▷ 大气压力：80～110kPa；

▷ 风速：<35m>

▷ 地震烈度：水平加速度<0.3g，垂直加速度<0.15g;<>

▷ 污秽等级：Ill级（2.8kV/cm）；

▷ 防护等级：IP55；

▷ 覆冰厚度：≤10mm；

▷ 上述使用条件的地区，定制产品时要额外声明。

技术参数

▷ 工作电源：三相四线交流双路电源输入AC380V±15%；直流输入DC110V±10%或DC220V±10%；

▷ 耐压强度：≥AC2000V/1min；

▷ 绝缘性能：≥100MQ；

▷ 工作温度：-25℃~+60℃；

▷ 继电器输出：触点容量→AC220V/5A；隔离耐压→AC2000V；

▷ 通信接口：标准RS485隔离串口；Modbus通信协议；

▷ 保护功能：DC24V电源，输出短路保护，故障消除自恢复；

▷ PLC抗电磁干扰性能：符合GB/T14598标准规定；

▷ 温湿度传感器：高集成；

测温精度：±0.3%； 测湿精度：±2%； 温度量程：-40℃~+120℃。
